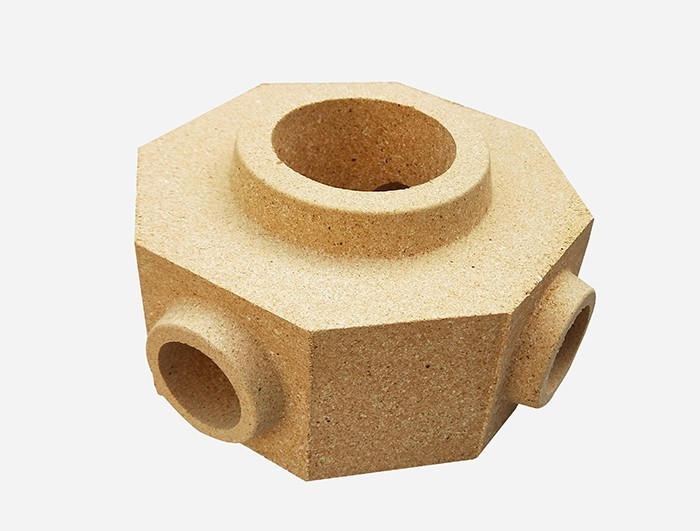

近年來，跟著澆鋼磚需求量的不斷增加，怎樣前進(jìn)它的強(qiáng)度已成為許多工廠和建筑工程注重的一個(gè)要點(diǎn)，該磚的強(qiáng)度前進(jìn)技術(shù)方法有許多種，為了加深我們的知道，小編為我們介紹了以下幾點(diǎn)，下面一同來看一下吧!
　　1、適當(dāng)提高澆鋼磚的溫度

　　試驗(yàn)證明同樣的原料、同樣的磚機(jī)生產(chǎn)出來的磚坯，焙燒溫度不同，澆鋼磚的強(qiáng)度也不一樣。試驗(yàn)結(jié)果表明，磚的抗壓強(qiáng)度，隨著隧道窯焙燒溫度的提高而變大。

　　2、建議采用低溫長(zhǎng)燒
　　現(xiàn)在澆鋼磚普遍摻有內(nèi)燃，且多采用“高溫短燒”以提高產(chǎn)量為目標(biāo)。實(shí)踐證明，內(nèi)燃轉(zhuǎn)采用“高溫短燒”的燒成方法，雖然能提高產(chǎn)量，但對(duì)產(chǎn)品質(zhì)量是有一定影響，產(chǎn)品往往有黑心、黑疤、裂紋、壓花等不良現(xiàn)象，抗壓強(qiáng)度也有所降低。更為重要的是增加了煤耗，浪費(fèi)了能源，對(duì)保護(hù)生態(tài)環(huán)境不利。因此，應(yīng)提倡采用“低溫長(zhǎng)燒”的方法。采用低溫長(zhǎng)燒的方法，在內(nèi)燃為80%左右的條件下，從（650～900）℃這一區(qū)間，應(yīng)不小于6h；從900℃到制品燒結(jié)終止這一區(qū)間，應(yīng)不小于6小時(shí)。這樣共需12小時(shí)，坯體中間的內(nèi)燃才有可能完全燃燒，起到充分發(fā)揮全部熱能作用。
　　3、提高磚機(jī)的成型壓力
　　磚機(jī)成型壓力的提高，使磚的密度提高。只有提高磚坯的密度。只有提高磚坯的密度，才能燒出高強(qiáng)度的澆鋼磚。實(shí)踐證明，成型壓力2.2～2.3MPa的磚坯，燒出磚抗壓強(qiáng)度一般為13.9～15MPa，而成型壓力達(dá)到3MPa的磚坯，燒出轉(zhuǎn)的抗壓強(qiáng)度很容易達(dá)到20MPa。
　　澆鋼磚的強(qiáng)度是建筑質(zhì)量的重要指標(biāo)之一，影響因素較多，但只要嚴(yán)格控制生產(chǎn)參數(shù)，采用有效的提高方法，就可以提高磚的抗斷強(qiáng)度，確保建筑質(zhì)量安全。
